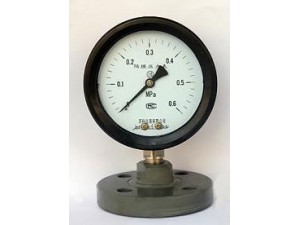

YTP防强腐全塑隔膜压力表主要部件隔膜连接体采用PVS聚氯乙烯材料，膜片采用PTFE聚四氟乙烯制造，仪表壳体采用 NJ酚醛膜塑料，具有较好的防腐性能，适用于测量氯气，盐酸，硝酸等具有强烈腐蚀作用的气体或液体的压力。
主要技术指标：
1：精度等级 1.5级
2：测量范围（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊规格请在订货时注明)
3：隔膜材料 PTFE聚四氟乙烯薄板
4：内部填充工作液 （1）硅油
（2）根据客户需求填充
5：工作条件（1）温度 环境温度 - 20~+55℃
被测介质温度- 20~+55℃
（2）工作压力 静负荷：用至测量上限值的3/4
交变负荷：用至测量上限值的2/3
短时压力：用至测量上限值
6：连接尺寸（1）螺纹连接：M20*1.5(G3/8″ G1/2″)
(2) 法兰连接 A：机械工业部标准JB81-5 《平焊钢法兰》
B:化学工业部标准《耐酸平焊钢法兰》
C:本公司法兰标准
D:根据用户需求定制
7:知识仪表外径（φ75mm）φ100mm
8:型号及形式
| 产品型号 | 连接形式 | 使用范围 |
| YTP-75S | 螺纹连接 | 用于测量强腐蚀性介质的压力。如：氯气，盐酸，硝酸等。 |
| YTP-100S | 螺纹连接 | 同上 |
| YTP-75SF | 法兰连接 | 用于腐蚀性强烈，粘度较大，易结晶介质的压力 |
| YTP-100SF | 法兰连接 | 同上 |
订货须知：1订货时请注明型号，名称，测量范围，接头螺纹尺寸，精度等级。 2如有特殊要求，请在订货时详细说明。
